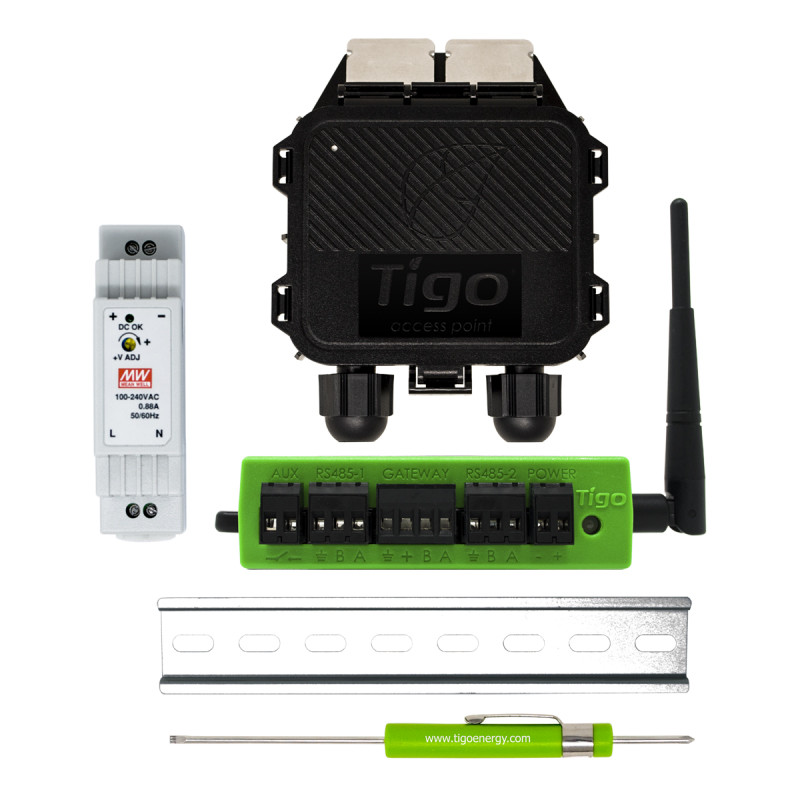

Tigo CCA - Kit + zdroj

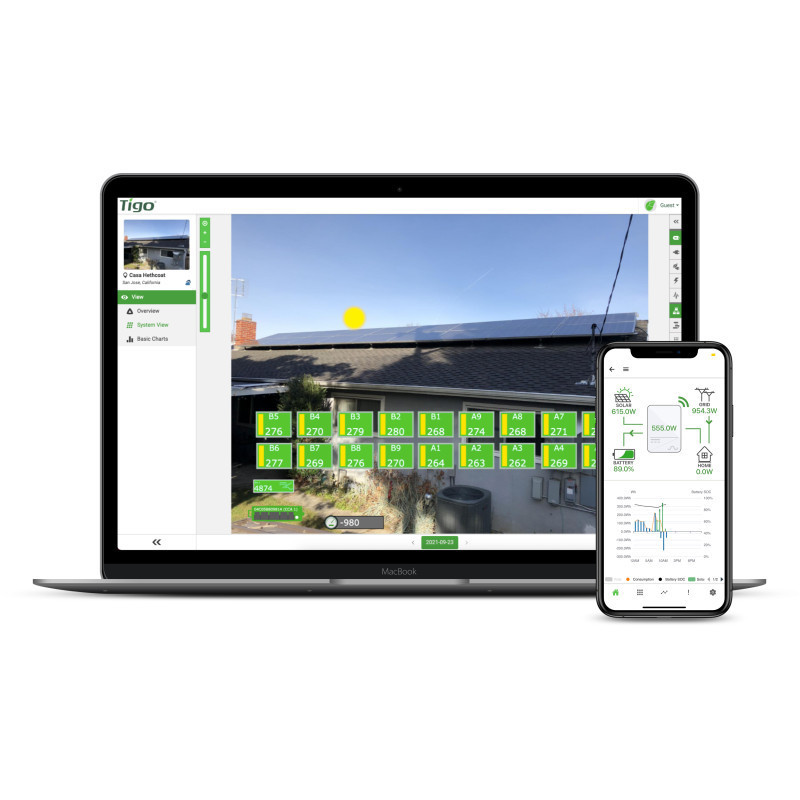

Tigo Cloud Connect Advanced (CCA) je centrálny dátový logger a komunikačná brána pre monitoring a bezpečnostné funkcie optimizérov Tigo TS4 (MLPE). CCA zbiera údaje o výrobe každého panela a odosiela ich do cloudovej platformy Tigo Energy Intelligence (EI), kde máte k dispozícii monitoring na úrovni modulov cez webový portál aj mobilnú aplikáciu. Cez rozhrania RS-485 (Modbus) dokáže do portálu EI prenášať aj údaje zo striedačov, elektromerov a ďalších zariadení tretích strán.

Ako spolupracujú CCA a TAP

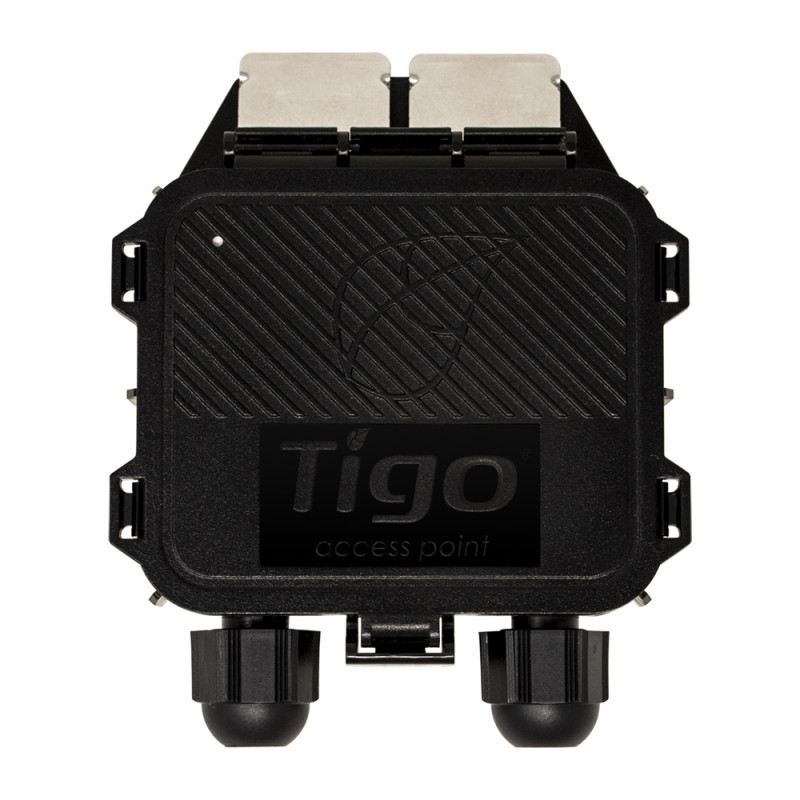

CCA nekomunikuje s optimizérmi priamo — komunikáciu zabezpečuje prístupový bod Tigo Access Point (TAP), ktorý sa montuje na rám panela a s jednotkami TS4 komunikuje bezdrôtovo (mesh sieť). TAP je s CCA prepojený 4-žilovým káblom RS-485; viac TAP-ov sa zapája do reťaze (posledný TAP ostáva ukončený 120 Ω rezistorom). Jedna CCA podporuje až 7 TAP-ov a každý TAP obslúži až 300 jednotiek TS4 do vzdialenosti 35 m — architektúra škáluje od rodinných domov po komerčné inštalácie. Prístupový bod TAP nájdete v našej ponuke samostatne.

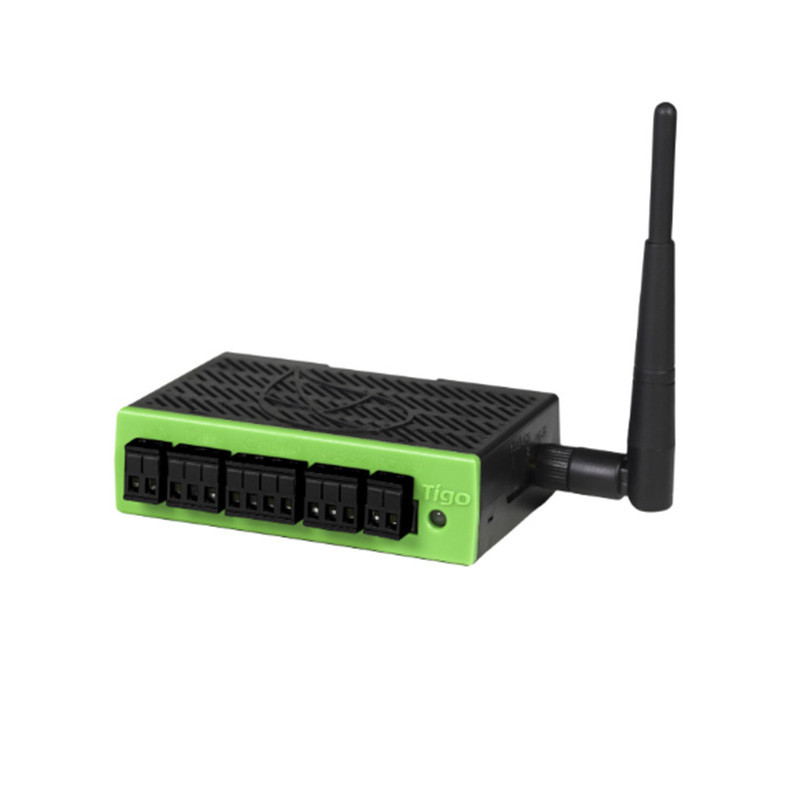

Rozhrania

• Ethernet (RJ45) — priame pripojenie k routeru
• Wi-Fi anténa — bezdrôtové pripojenie do domácej siete
• GATEWAY — 4-žilový port na pripojenie TAP
• 2× RS-485 (Modbus) — monitoring striedačov, elektromerov a iných zariadení
• AUX — vstup pre externé tlačidlo rýchleho bezpečnostného odpojenia (rapid shutdown)

Konfigurácia a uvedenie do prevádzky sa vykonáva cez mobilnú aplikáciu Tigo Energy Intelligence (iOS/Android). Pre správnu funkciu rapid shutdown musí byť CCA napájaná z rovnakého AC okruhu ako striedač.

Napájanie a montáž

• Napájanie: 24 V DC / 1 A (pri systémoch s max. 2 TAP-mi postačuje 12 V DC)
• Spotreba: 3 – 10 W (až so 7 TAP-mi)

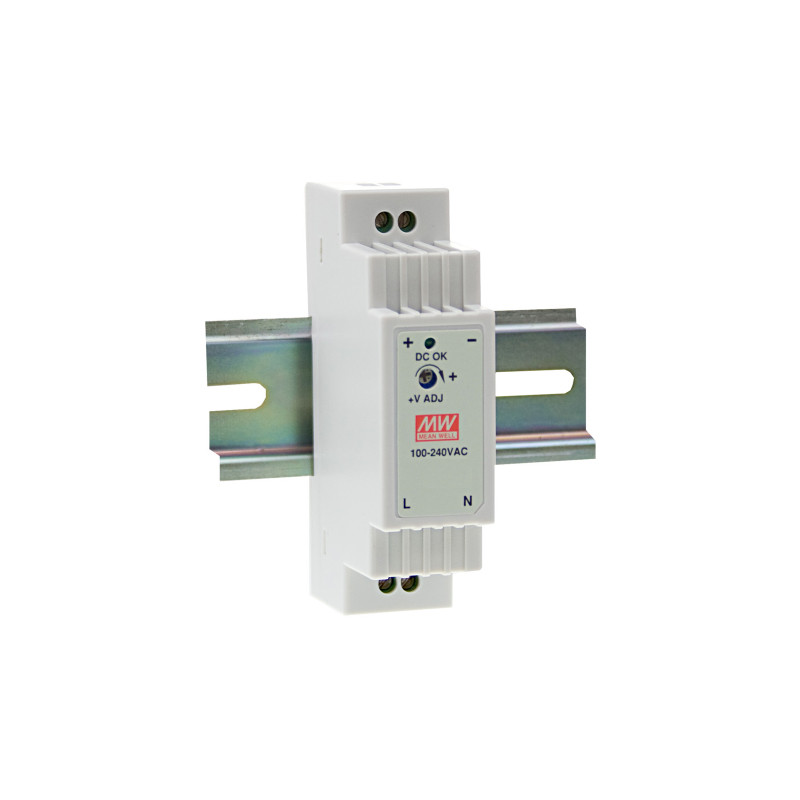

• Montáž na DIN lištu; súčasťou kitu je napájací zdroj na DIN lištu (vstup 100 – 240 V AC)
• Rozmery: 31 × 115,5 × 71,5 mm, hmotnosť 126 g
• Prevádzková teplota: −20 °C až +85 °C

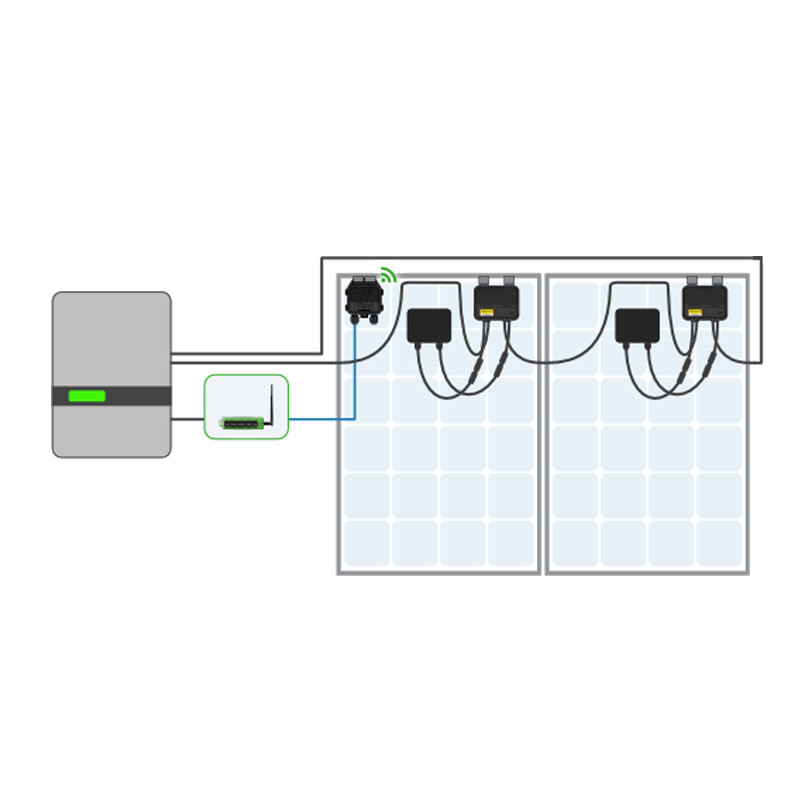

Zapojenie TIGO optimizérov TS4

Verzie TS4
